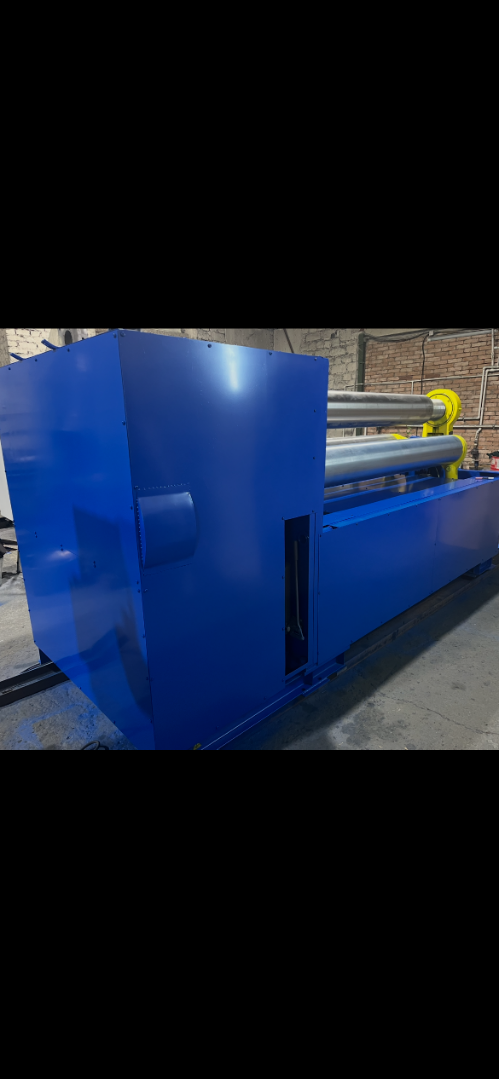

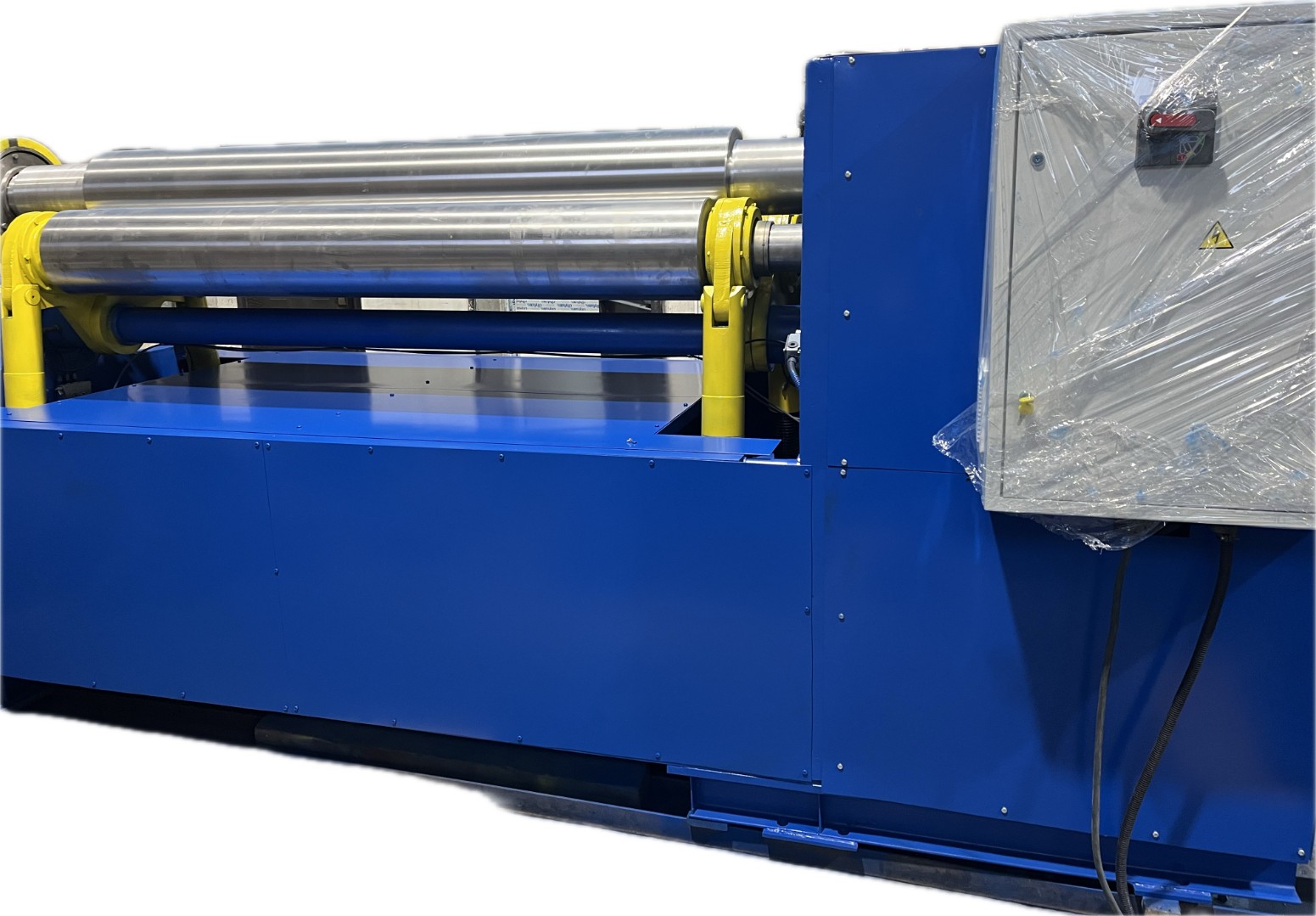

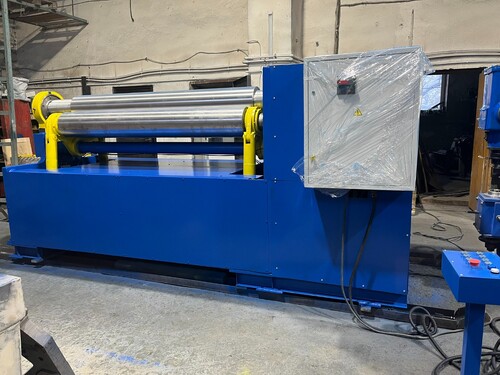

- Станок в сборе

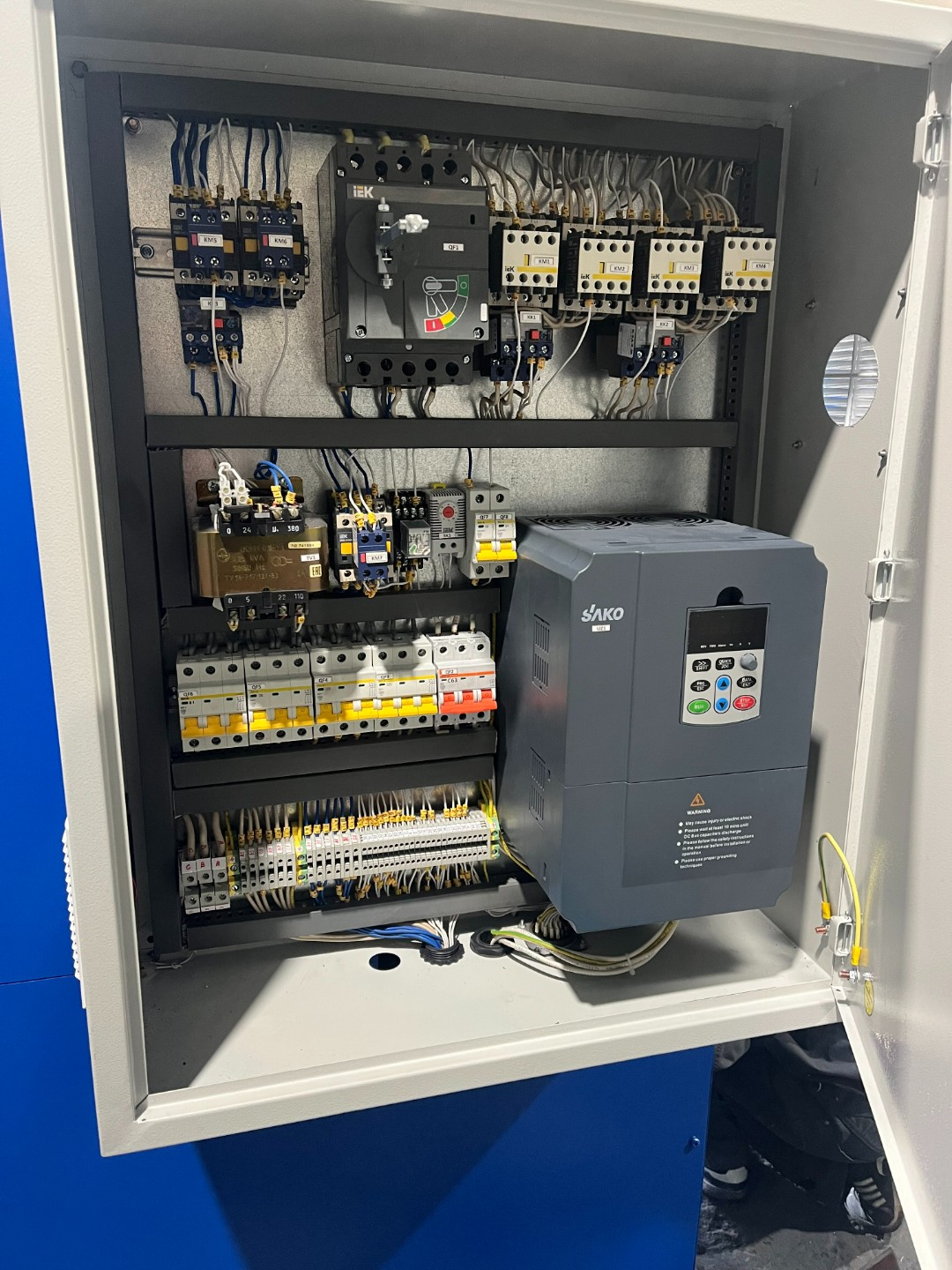

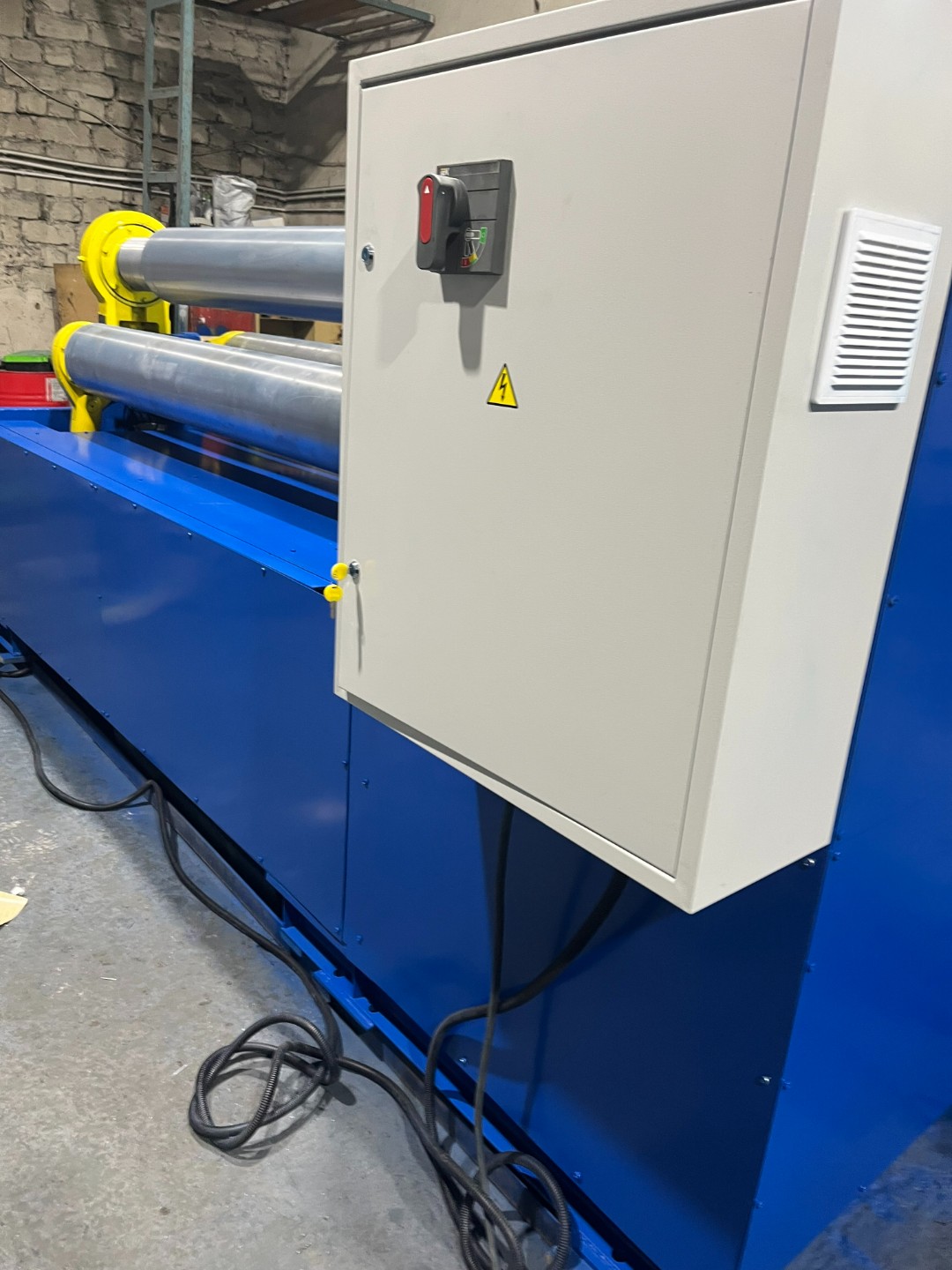

- Электрошкаф управления
- Пульт управления
- Руководство по эксплуатации
Ширина стола у вальцов ИБ2222, как у большинства валковых машин, двухметровая. Этот размер ограничивает максимальную ширину изготавливаемых изделий.
Листогибочные машины ИБ2222 применяются в судостроении, химическом, авиационном и общем машиностроении.
Ротационная трехвалковая листогибочная машина ИБ2222 предназначена для гибки листового проката с пределом текучести бт = 250 МПа (25 кгс/мм²) в холодном состоянии в цилиндрические и конические обечайки с небольшим углом.

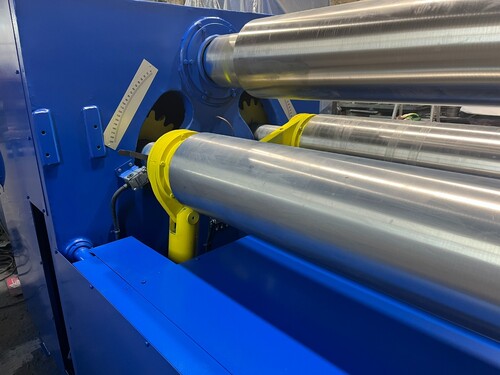

На машинах ИБ2222 производится свободная гибка листа, помещенного между верхним и боковым валками. При перемещении боковых валков вверх лист прогибается, и, проходя через зону деформации (под верхним валком), участки листа получают последовательную, равномерную по длине остаточную кривизну. Изменение радиуса гибки обеспечивается различным положением боковых валков по отношению к верхнему.
Гибка листа на малые радиусы ограничивается силой сцепления приводных валков с изгибаемым листом и производится за несколько последовательных пропусков (проходов).
При производстве работ следует учитывать, что если процесс гибки будет работать с максимальной толщиной листа в 16 мм, то для выполнения подгибки данные вальцы не могут подгибать такой листовой материал. Так как для данной операции максимум толщины будет на 20% меньше максимальной толщины гибки. И равен 12 миллиметрам.

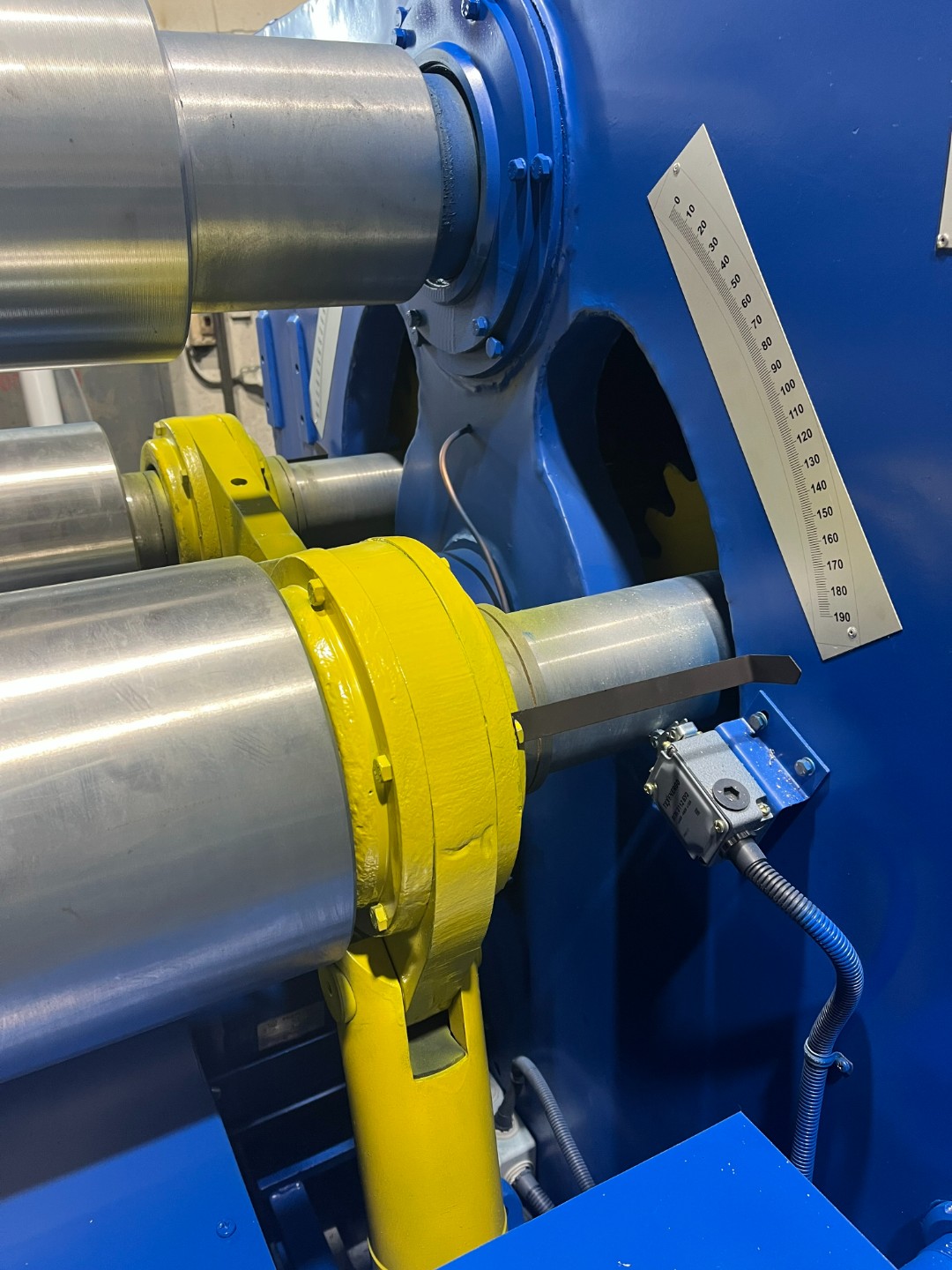

При выходе кромки листа с ролика автоматического останова происходит отклонение главного привода с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении.
