Вальцы трехвалковые листогибочные модель ИБ2220

• Станок в сборе

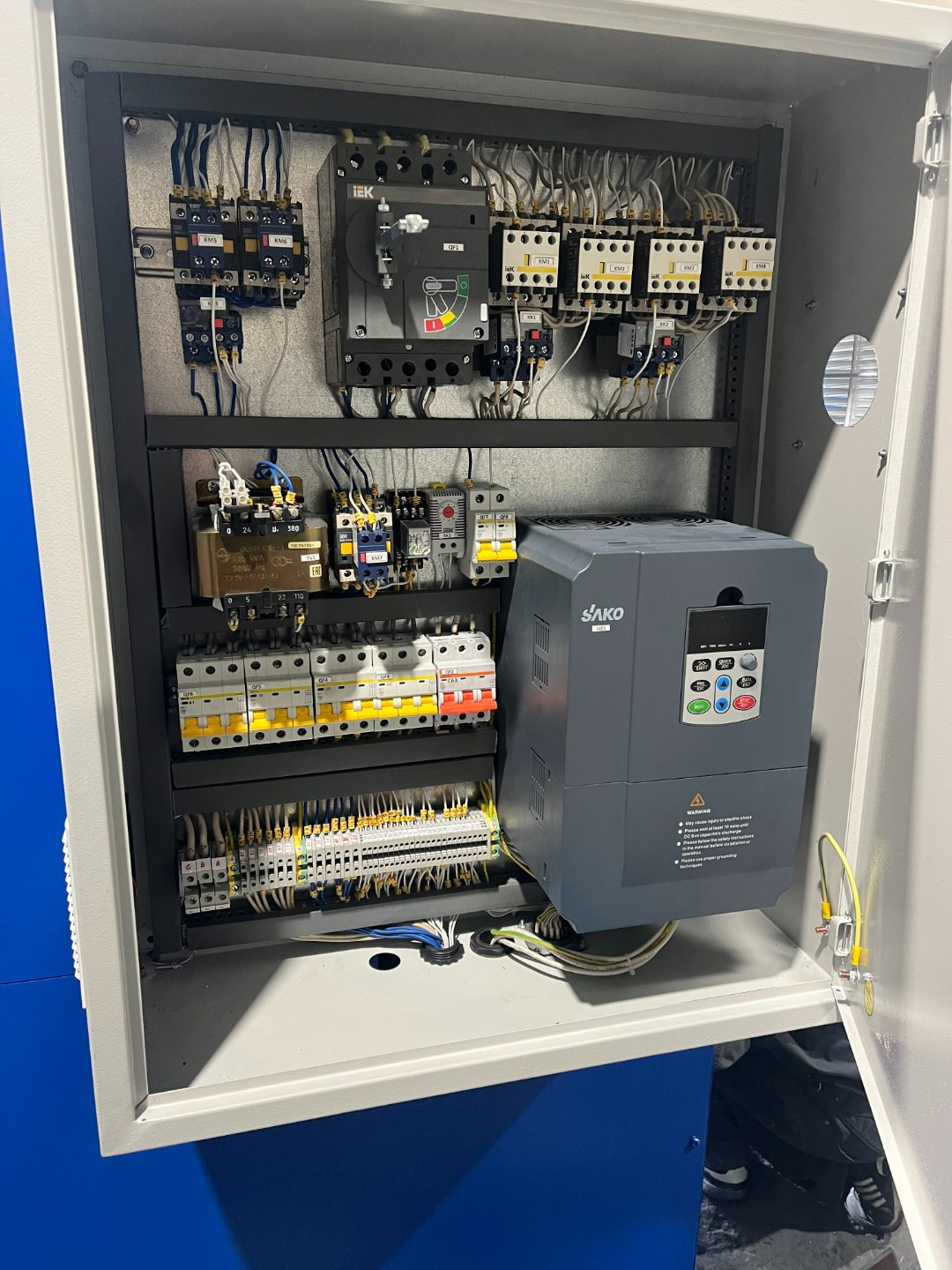

• Электрошкаф управления
• Пульт управления
• ЗИП
• Руководство по эксплуатации

Ши­рина сто­ла у валь­цов ИБ2220, как у боль­шинс­тва вал­ко­вых ма­шин, двух­метро­вая. Этот раз­мер ог­ра­ничи­ва­ет мак­си­маль­ную ши­рину из­го­тав­ли­ва­емых из­де­лий.

Лис­то­гибоч­ные ма­шины ИБ2220 при­меня­ют­ся в су­дос­тро­ении, хи­мичес­ком, ави­аци­он­ном и об­щем ма­шинос­тро­ении.

Ро­таци­он­ная трех­валко­вая лис­то­гибоч­ная ма­шина ИБ2220 пред­назна­чена для гиб­ки лис­то­вого про­ката с пре­делом те­кучес­ти бт = 250 МПа (25 кгс/мм²) в хо­лод­ном сос­то­янии в ци­лин­дри­чес­кие и ко­ничес­кие обе­чай­ки с не­боль­шим уг­лом.

На ма­шинах ИБ2220 про­из­во­дит­ся сво­бод­ная гиб­ка лис­та, по­мещен­но­го меж­ду вер­хним и бо­ковым вал­ка­ми. При пе­реме­щении бо­ковых вал­ков вверх лист про­гиба­ет­ся, и, про­ходя че­рез зо­ну де­фор­ма­ции (под вер­хним вал­ком), учас­тки лис­та по­луча­ют пос­ле­дова­тель­ную, рав­но­мер­ную по дли­не ос­та­точ­ную кри­виз­ну. Из­ме­нение ра­ди­уса гиб­ки обес­пе­чива­ет­ся раз­личным по­ложе­ни­ем бо­ковых вал­ков по от­но­шению к вер­хне­му.

Гиб­ка лис­та на ма­лые ра­ди­усы ог­ра­ничи­ва­ет­ся си­лой сцеп­ле­ния при­вод­ных вал­ков с из­ги­ба­емым лис­том и про­из­во­дит­ся за нес­коль­ко пос­ле­дова­тель­ных про­пус­ков (про­ходов).

При про­из­водс­тве ра­бот сле­ду­ет учи­тывать, что ес­ли про­цесс гиб­ки бу­дет ра­ботать с мак­си­маль­ной тол­щи­ной лис­та в 12 мм, то для вы­пол­не­ния под­гибки дан­ные валь­цы не мо­гут под­ги­бать та­кой лис­то­вой ма­тери­ал. Так как для дан­ной опе­рации мак­си­мум тол­щи­ны бу­дет на 20% мень­ше мак­си­маль­ной тол­щи­ны гиб­ки. И ра­вен 10 мил­ли­мет­рам.

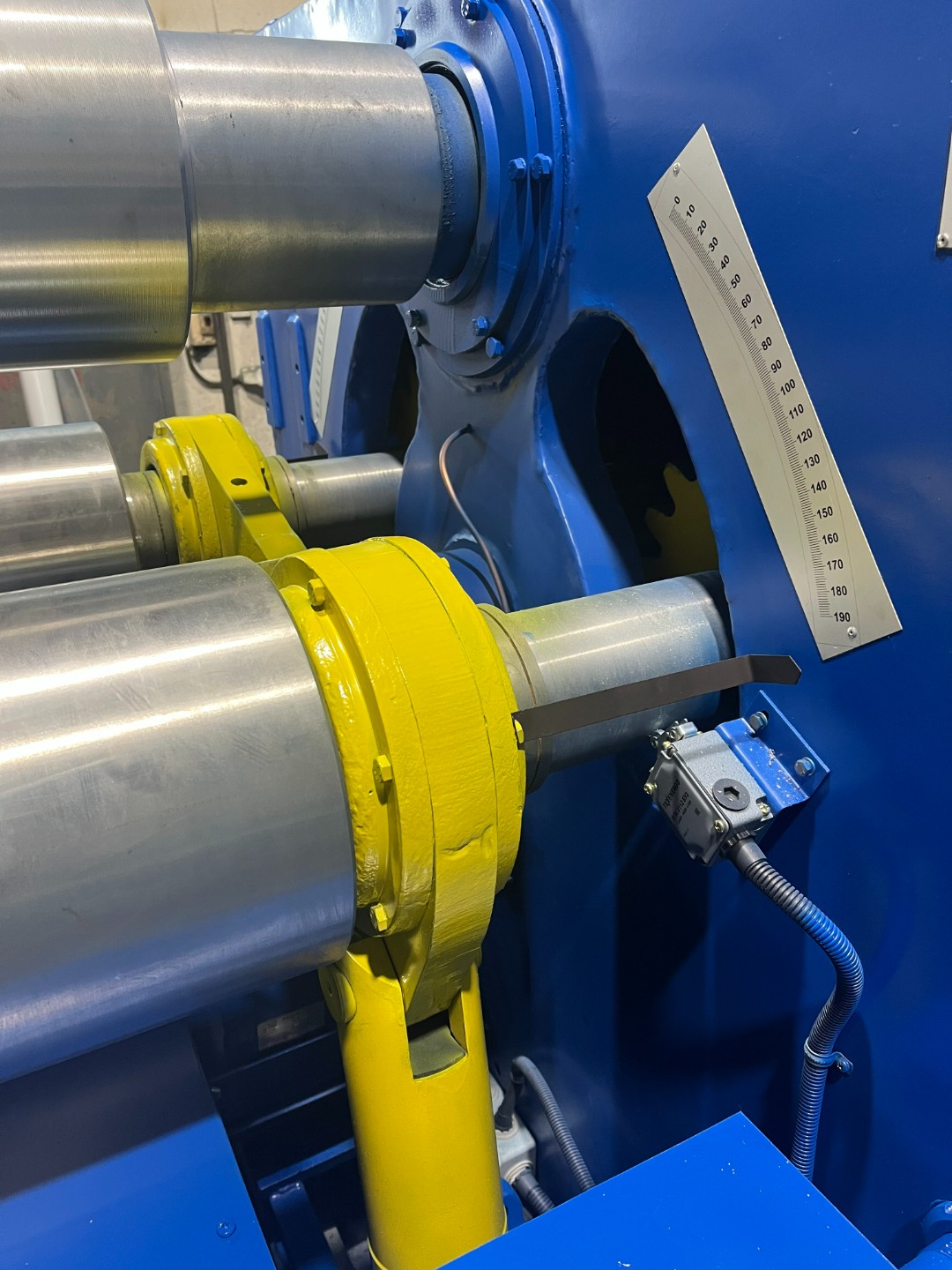

При вы­ходе кром­ки лис­та с ро­лика ав­то­мати­чес­ко­го ос­та­нова про­ис­хо­дит от­кло­нение глав­но­го при­вода с вклю­чени­ем ре­вер­са вра­щения вал­ков, тем са­мым за­готов­ка пе­реме­ща­ет­ся в об­ратном нап­равле­нии.
