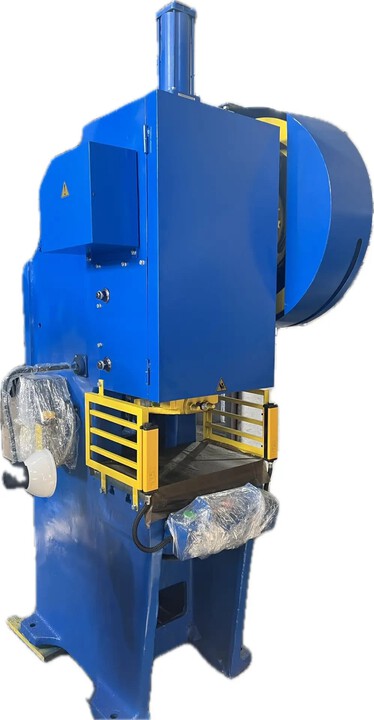

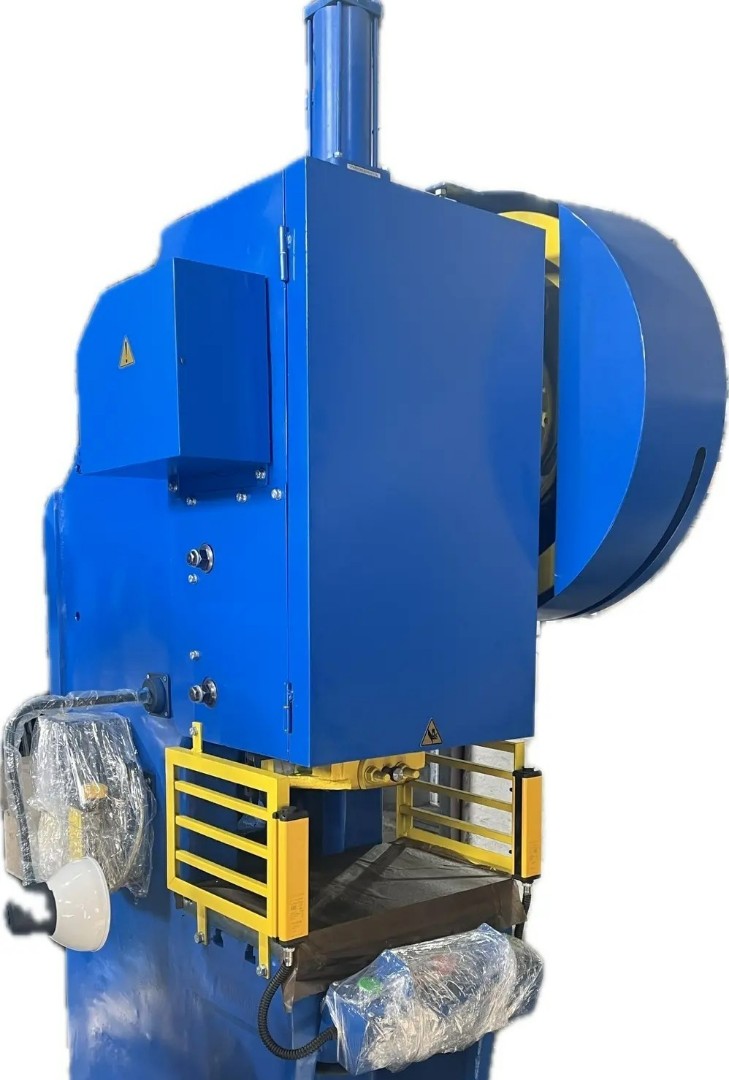

Станина пресса литая чугунная коробчатой формы, воспринимает все усилия, возникающие при штамповке.
Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая. В механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку. Для устранения влияния массы ползуна и верхней половины штампа на работу прессов, а также для предотвращения произвольного опускания ползуна в аварийных ситуациях предусмотрены пневматические уравновешиватели.
Межштамповое пространство регулируется.
Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.
Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.
Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением; вмонтирована в маховик.
Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.
Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.
Прессы
КД2324 однокривошипные открытые простого действия усилием 10-63 тс выполнены по следующим ГОСТам:
- ГОСТ 7600-66 - Общие технические условия
- ГОСТ 94-08-60 - на основные параметры и размеры
- ГОСТ 9226-69 - на места крепления штампов
- ГОСТ 154-74-70 - на нормы точности
