Пресс в сборе.
Пульт управления.
Руководство по эксплуатации, паспорт.
ЗИП.

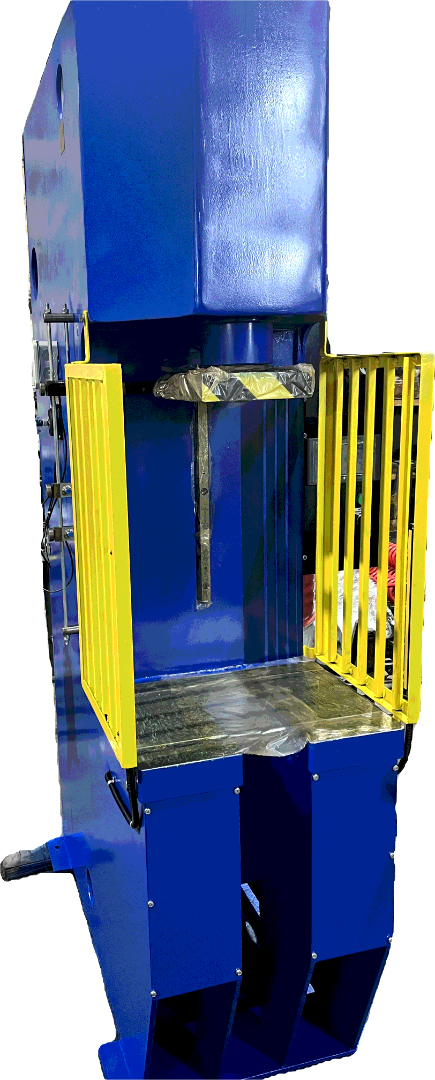

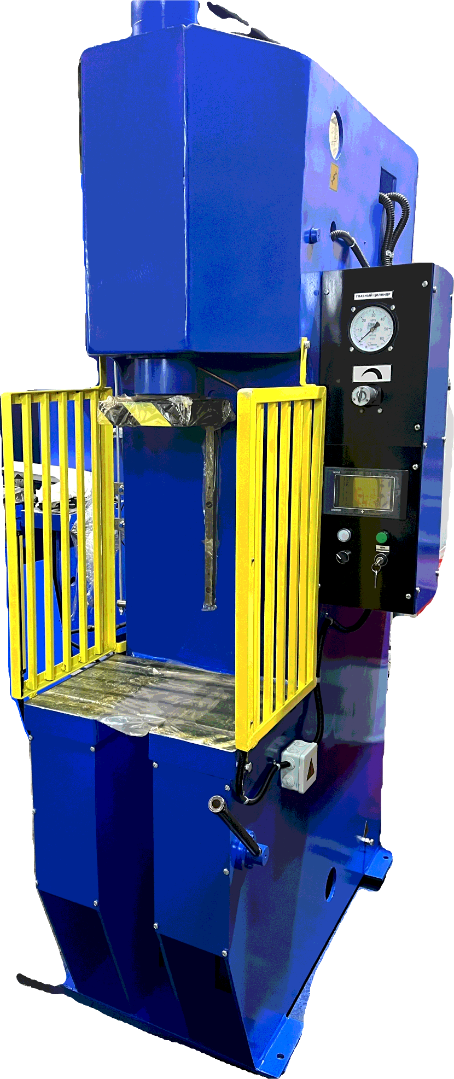

Пресс гидравлический одностоечный с индивидуальным приводом усилием 100 кН модели П6320Б относится к универсальному виду оборудования для запрессовки-выпрессовки, прошивки, калибровки, гибки. При установке правильного стола пресс может быть использован для правки. Пресс не предназначен для выполнения разделительных операций типа вырубки, обрезки, а также для горячештамповочных работ.
Пресс предназначен для работы в помещениях с искусственно регулируемыми климатическими условиями. Климатическое исполнение У и ХЛ, категория 4.1 по ГОСТ 15150-69. Пределы рабочих температур воздуха +10ºС … +25ºС. Среднее значение температуры +20ºС. Среднее значение относительной влажности окружающего воздуха 65% при +20ºС. Высота над уровнем моря – до 1000м. Рабочая жидкость – чистое минеральное масло с вязкостью 20 … 40 при температуре масла 288 К(+15°С) … 323К(+50°С), очищенное от частиц размером более 10мкм. Рекомендуемые марки масел указаны в руководстве по эксплуатации насоса.
Пресс гидравлический одностоечный с индивидуальным приводом усилием 10 т.с. относится к универсальному виду оборудования и может быть использован для выполнения широкого круга работ:
- гибка, пробивка, штамповка, калибровка, запрессовка;
- правка - при оснащении правильным инструментом и правильным столом;
- точная правка - при оснащении устройством для точной правки и, при необходимости, правильным столом.
Прессы гидравлические 10 тонн усилием могут применяться как в производственных, так и в ремонтных подразделениях и мастерских.
Прессы П6320Б, кроме того, имеют возможность встройки в автоматическую линию или комплекс.
Для ручного управления предусмотрена рукоятка.
Привод пресса индивидуальный гидравлический, расположен внутри гидробака, установленного на станине.
Цилиндр - поршневого типа крепится в верхней части станины. В отверстие штока цилиндра установлен рабочий инструмент.
Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.
Описание конструкции пресса (см. рис. 1)
Все узлы прессов установлены на станине 1. Станина сварной конструкции имеет верхнюю и нижнюю консоли и вертикальную стойку, в средней части проема, которой имеется емкость для масла.

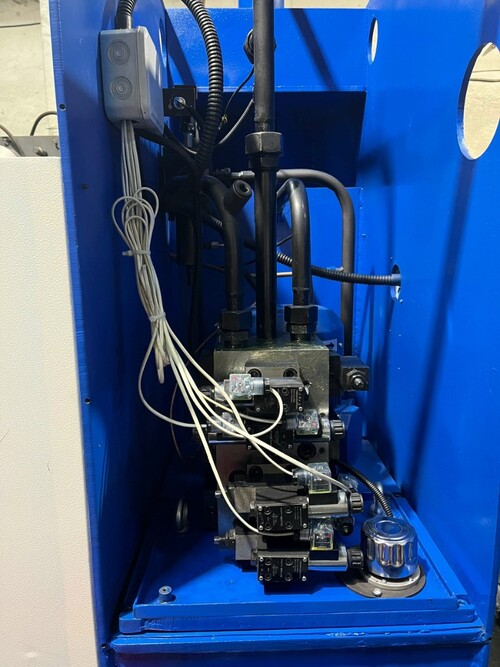

На верхней раме емкости устанавливается гидроагрегат 2. В верхней консоли закреплен цилиндр при помощи разрезного кольца 17, гайки 16 и винтов , которыми центрируется для получения норм точности цилиндр.

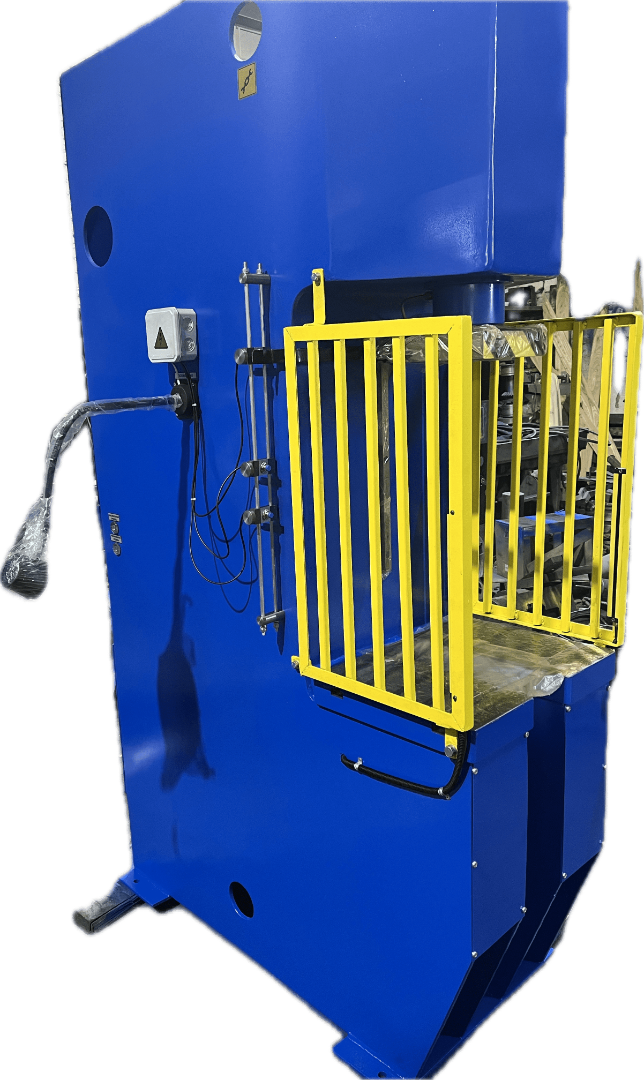

К нижнему торцу штока цилиндра крепится ползун 7, с направляющей планкой на станине, предотвращающей поворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне закреплен кронштейн 8 с флажком для взаимодействия с конечными выключателями, установленными на левой стороне стойки пресса.

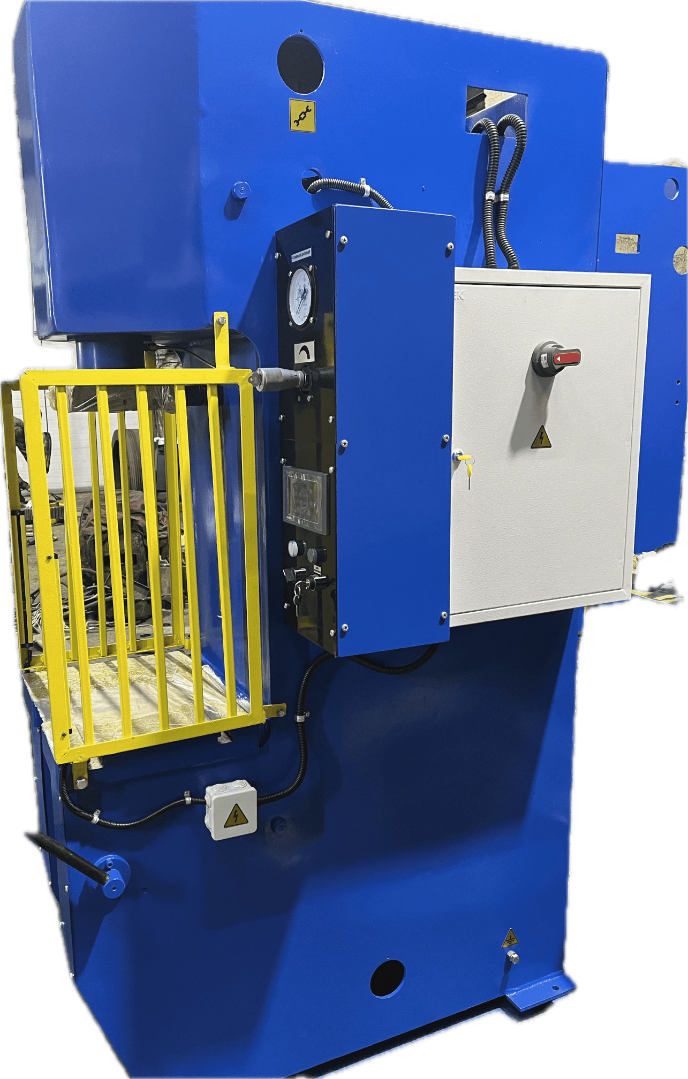

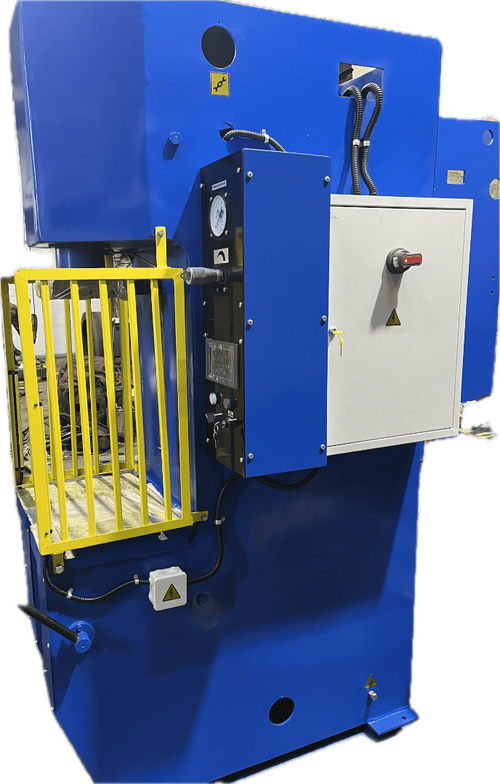

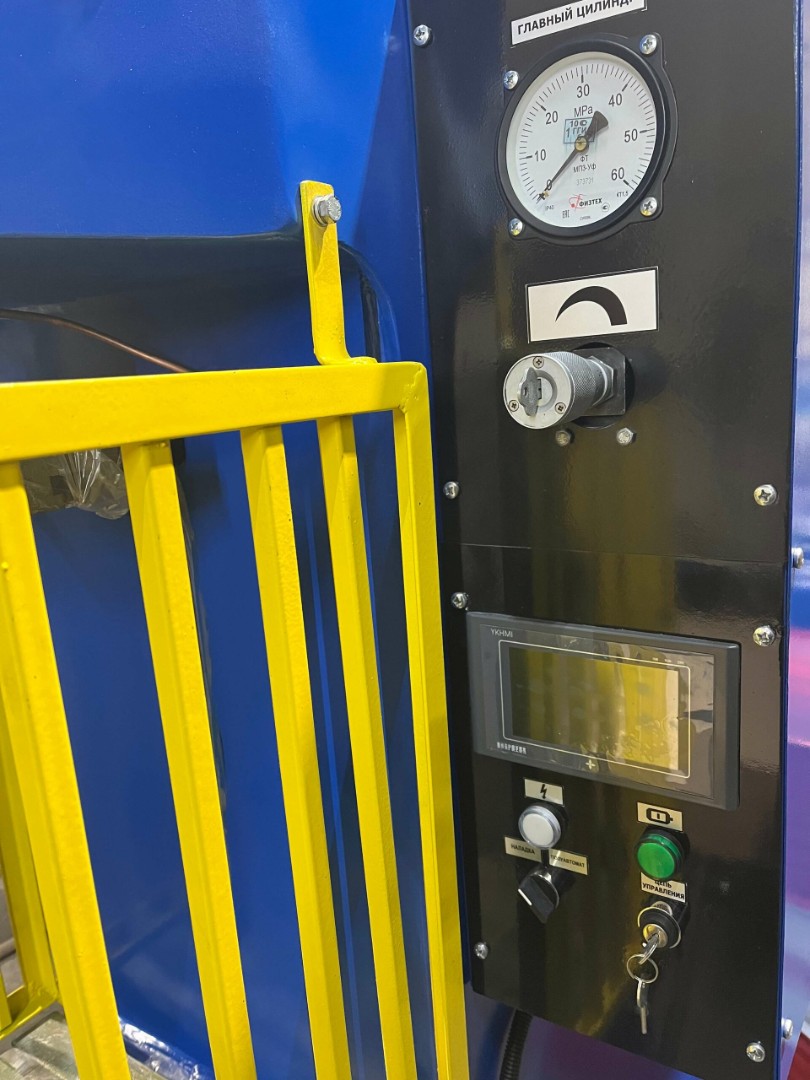

С правой стороны на стойке пресса закреплен электрошкаф 5 с кнопочной панелью и манометром 10. Внутри шкафа и на станине пресса размещено электрооборудование 6.
Нижняя консоль пресса служит столом для установки инструмента или правильного стола, на который может быть установлено приспособление для правки.
Для управления прессом предусмотрен пульт управления 12. Сверху на электрошкафу установлен регулятор клапана ручного управления 13 с ключём 4.
Внутри станины размещен трубопровод 11, соединяющий гидроагрегат с цилиндром.
В нижней части станины для рабочей жидкости установлен змеевик – маслоохладитель 14.
На прессе установлено защитное ограждение 15.С правой стороны станины установлена рукоятка рычажного управления 19.
К прессу за отдельную плату могут быть поставлены – стол правильный, боек
